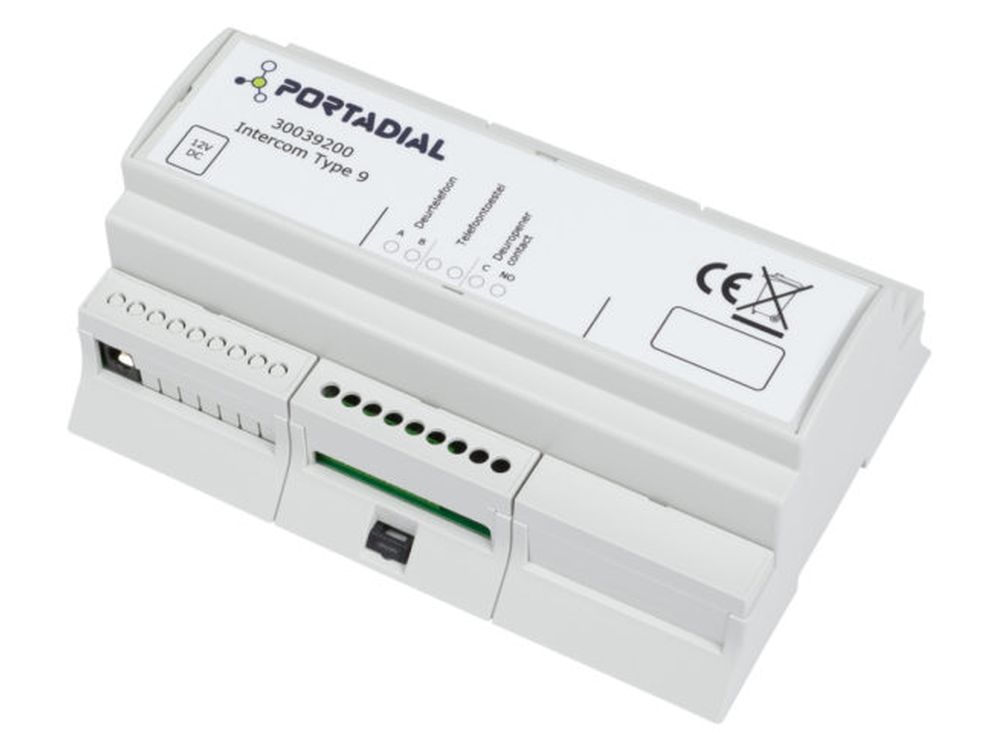

Intercom Type 9

De Intercom Type 9 is een plug-and-play PortaDial interface met 1 deuropenercontact geschikt voor 1 deurintercom met 1 drukknop en 1 telefoon.

De Intercom Type 9 is een interface die wordt gebruikt in combinatie met een PortaDial deurintercom. Door gebruik te maken van een aparte interface zijn afstanden van honderden meters mogelijk tussen het deurstation en de intercominterface, ongeacht het type bekabeling.

Specificaties

• Deze intercom is eenvoudig te installeren, plug-and-play.
• Behuizing: Dinrail-behuizing van 9 eenheden (160 mm)
• De bedrading naar de deurintercom en naar het ontvangststation zijn beide 2-draads.
• Met de intercom Type 9 worden bezoekers die zich melden via de PortaDial deurintercom direct doorgeschakeld naar het aangesloten station. Omdat de intercom type 9 stand-alone werkt, gebeurt dit zonder tussenkomst van een telefooncentrale of buitenlijnen.
• Elke analoge (PSTN) telefoon kan worden gebruikt als ontvangend toestel.
• Deurintercoms die kunnen worden aangesloten op het Intercom Type 9:
  • PortaDial M01
  • PortaDial M01-L
  • PortaDial S01
  • PortaDial 1 Galaxy
  • PortaDial 1RVS
  • PortaVision 1 kleur
  • PortaVision 1 kleur roestvrij staal
  • PortaDial Goud
  • PortaVision IP
• Aansluitingen:
  • 1 × 2,1mm DC connector, 12VDC
  • 1 × 2-voudige connector voor deuropener
  • 1 × 2-voudige connector voor deurintercom
  • 1 × 2-voudige connector voor telefoonset
• Afmetingen (B x H x D)
  • 160 × 58 × 90
• Bediening:
• Na het indrukken van de drukknop van de deurintercom geeft de intercom een belspanning af aan de aangesloten telefoonset. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
  Tijdens de verbinding kan de opgeroepen persoon de deuropener activeren door op de # knop te drukken.
  Als er niet wordt opgenomen, stopt het gesprek na 9 belsignalen.
  Als er geen luisterverbinding tot stand wordt gebracht, kan er een luisterverbinding tot stand worden gebracht met de deurtelefoon door simpelweg de handset op te nemen. Het is dan ook mogelijk om de deuropener te activeren met de # toets.
